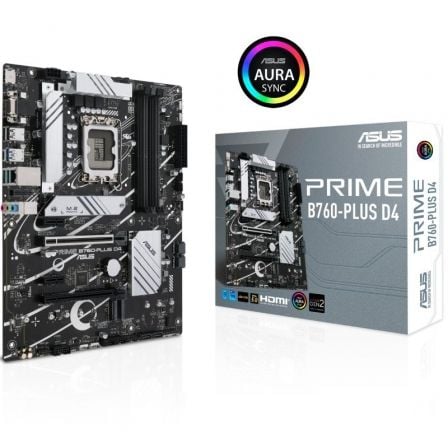

Placa-Mãe Asus Prime B760-PLUS D4 Socket 1700/ DDR4/ PCIe 5.0

"

PRIME B760-PLUS D4

ASUS Prime B760-PLUS D4, uma motherboard Intel® B760 LGA 1700 ATX com PCIe 5.0, três slots PCIe 4.0 M.2, DDR4, Realtek 2.5Gb Ethernet, DisplayPort, VGA, HDMI® , SATA 6 Gbps, USB 3.2 Gen 2x2 Tipo -C ® , USB 3.2 Gen 1 Tipo-C ® frontal, compatível com Thunderbolt™ (USB4 ® ), Aura Sync

• Socket Intel® LGA 1700: Compatível com processadores Intel® de 13ª e 12ª geração
• Conectividade ultrarrápida: PCIe 5.0, três PCIe 4.0 M.2, Realtek 2.5Gb Ethernet, USB 3.2 Gen 2x2 Tipo-C ® , USB 3.2 Gen 1 Tipo-C ® frontal e compatibilidade com conector Thunderbolt™ (USB4 ® )
• Arrefecimento abrangente: dissipadores de calor VRM, dissipador de calor M.2, dissipador de calor PCH, conectores de ventoinha híbridos e Fan Xpert 2+
• ASUS OptiMem: roteamento cuidadoso de traços e vias para preservar a integridade do sinal e melhorar a estabilidade da memória
• Iluminação Aura Sync RGB: conectores endereçáveis Gen 2 integrados e conector Aura RGB para fitas de LED RGB, facilmente sincronizadas com hardware compatível com Aura Sync

PRIME B760-PLUS D4

As motherboards da série ASUS Prime são projetadas por especialistas para libertar todo o potencial dos processadores Intel® Core™ de 13ª geração. Com um design de alimentação robusto, soluções de arrefecimento abrangentes e opções de ajuste inteligentes, a PRIME B760-PLUS D4 oferece aos utilizadores e construtores de PC uma gama de otimizações de desempenho através de funcionalidades intuitivas de software e firmware.

FLEXIBILIDADE

Os controlos abrangentes formam a base da série ASUS PRIME. A motherboard PRIME B760-PLUS D4 inclui ferramentas flexíveis para ajustar cada aspeto do seu sistema, permitindo que as configurações de desempenho se adaptem perfeitamente à sua forma de trabalhar para maximizar a produtividade.
Controlo Inteligente
O ASUS Intelligent Control torna o seu PC inteligente. Além de lidar com configurações complexas e otimizar dinamicamente os aspetos essenciais do seu sistema, oferece opções inteligentemente simplificadas para novatos em PC DIY, bem como funcionalidades mais abrangentes para veteranos experientes.
BIOS UEFI
A renomada BIOS ASUS UEFI fornece tudo o que precisa para configurar, modificar e ajustar o seu sistema. Oferece opções inteligentemente simplificadas para iniciantes em PC, bem como funcionalidades abrangentes para veteranos experientes.
Ajuste Avançado para Tweakers
Um modo avançado intuitivo oferecido através da UEFI permite-lhe assumir o controlo total. Uma função de pesquisa integrada facilita a localização de opções, e várias funções avançadas permitem-lhe realizar ajustes minuciosos de forma inteligente para que possa otimizar o desempenho da forma que desejar.
Configuração Rápida e Simples
O modo EZ exibe configurações e estatísticas vitais e também oferece assistentes guiados, funcionalidade de arrastar e largar e a aplicação com um clique de configurações importantes, tudo para o ajudar a colocar o seu equipamento a funcionar rapidamente.
Controlo Gráfico Intuitivo da Ventoinha
Ajuste as configurações individuais das ventoinhas simplesmente arrastando uma curva com o rato.
Modo Aura On/Off (Oculto)
Ative ou desative facilmente a iluminação Aura RGB ou todos os LEDs integrados, para um toque estético subtil.

ARREFECIMENTO

A motherboard PRIME B760-PLUS D4 foi projetada com múltiplos dissipadores de calor integrados e uma série de conectores de ventoinhas híbridas para garantir que o seu equipamento se mantém frio e estável sob cargas de trabalho intensas.
Dissipador de calor M.2
O dissipador de calor M.2 evita a limitação que pode ocorrer com o armazenamento M.2 durante transferências sustentadas. O dissipador de calor é mantido no lugar por parafusos cativos, e estes parafusos cativos removíveis ajudam a reduzir o risco de quedas ou perdas durante a remoção do dissipador de calor.
Dissipadores de calor e almofadas térmicas VRM
Os dissipadores de calor VRM e as almofadas térmicas melhoram a transferência de calor dos MOSFETs para um melhor desempenho de arrefecimento.
Múltiplas Fontes de Temperatura
Cada conector pode referenciar dinamicamente três sensores térmicos. O Fan Xpert 2+ permite mapear a temperatura de placas gráficas ASUS compatíveis para otimizar o arrefecimento para tarefas intensivas de GPU e CPU.
Conector de Bomba All-in-One
Um conector PWM/DC dedicado para configurações autónomas de arrefecimento por água.
Proteção Inteligente
Um circuito integrado dedicado protege cada conector da ventoinha contra sobreaquecimento e sobrecorrente.
Ventoinha PWM/DC de 4 Pinos
Cada conector integrado suporta a deteção automática de ventoinhas PWM ou DC.

DESEMPENHO

A motherboard PRIME B760-PLUS D4 foi projetada para lidar com o grande número de núcleos e as exigências de largura de banda dos processadores Intel® Core™ de 13ª geração. A motherboard ASUS B760 fornece todos os elementos básicos para aumentar a produtividade diária, para que o seu sistema esteja pronto para a ação com energia estável, arrefecimento intuitivo e opções de transferência de dados flexíveis.
Design de Alimentação Robusto
A alimentação estável é essencial para extrair cada bit de desempenho dos processadores Intel®. A PRIME B760-PLUS D4 foi projetada para atender às demandas destas CPUs com alto número de núcleos.
Suporte DDR4
As melhorias no design do roteamento de traços proporcionam aos mais recentes processadores Intel® um melhor acesso à largura de banda da memória. A tecnologia ASUS OptiMem mapeia cuidadosamente os caminhos do sinal da memória através de diferentes camadas da PCB para reduzir a distância do caminho e adiciona zonas de proteção que reduzem significativamente a diafonia.
ASUS OptiMem
As revisões do roteamento de traços da motherboard proporcionam aos mais recentes processadores Intel® acesso irrestrito à largura de banda da memória. A tecnologia ASUS OptiMem mapeia cuidadosamente os caminhos do sinal da memória através de diferentes camadas da PCB para reduzir as vias e adiciona zonas de proteção que reduzem significativamente a diafonia.
Vantagens do ASUS OptiMem:

• Estabilidade e compatibilidade de memória melhoradas
• Permite latências de memória mais baixas a tensões equivalentes
• Margem de frequência de memória melhorada

Áudio Excecional

Recursos integrados combinados proporcionam um áudio elevado

O design inteligente e o hardware premium criam uma qualidade de áudio diferente de tudo o que alguma vez experimentou.

Blindagem de Áudio

A blindagem de áudio garante uma separação analógica/digital de precisão e uma interferência multilateral muito reduzida.

Camadas de PCB de Áudio Dedicadas

As camadas separadas para as faixas esquerda e direita garantem que ambos os canais proporcionam uma qualidade consistente e uniforme.

Condensadores de Áudio Premium

Proporciona um som quente, natural e imersivo com clareza e fidelidade excecionais.

Especificações técnicas

• Modelo
• PRIME B760-PLUS D4
• CPU
• Socket Intel® LGA1700 para processadores Intel® Core™ de 13ª geração e Intel® Core™ de 12ª geração, Pentium® Gold e Celeron® * Suporta a tecnologia Intel® Turbo Boost 2.0 e a tecnologia Intel® Turbo Boost Max 3.0** * Consulte www.asus.com para a lista de suporte de CPU. ** A compatibilidade com Intel® Turbo Boost Max Technology 3.0 depende dos tipos de CPU.
• Chipset
• Chipset Intel® B760
• Memória
• 4 módulos DIMM, máx. 128GB DDR4 5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Memória sem buffer e sem ECC*
• A arquitetura de memória de dois canais é
• compatível com Intel® Extreme Memory Profile (XMP)
• OptiMem
• * Os tipos de memória suportados, a velocidade dos dados (velocidade) e a quantidade de módulos DRAM variam consoante a CPU e a configuração da memória. Para mais informações, consulte a lista de compatibilidade de CPU/memória no separador Suporte do site de informação do produto ou visite https://www. .asus.com/support/.
• Gráficos
• 1 x DisplayPort**
• 1 x porta VGA
• 1 x porta HDMI® ***
• * As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para atualizações.
• ** Suporta máx. 4K@60Hz conforme especificado em DisplayPort 1.4.
• *** Suporta 4K@60Hz conforme especificado em HDMI® 2.1.
• Slots de Expansão
• Processadores Intel® de 13ª e 12ª geração* 1 slot PCIe 5.0 x16 Chipset Intel® B760 1 slot
• PCIe 4.0 x16 (compatível com modo x4)
• 2 slots PCIe 3.0 x1
• Nota: para garantir a compatibilidade do dispositivo instalado, consulte https://www.asus.com/support/ para a lista de periféricos compatíveis.
• Armazenamento
• Total suporta 3 slots M.2 e 4 portas SATA de 6 Gb/s*
• Processadores Intel® de 13ª e 12ª geração Slot M.2_1 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)
• Chipset Intel® B760 Slot M.2_2 (chave M), tipo 2242/2260/2280/22110 (suporta modo PCIe 4.0 x4)
• Slot M.2_3 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x2)
• 4 x Portas SATA de 6 Gb/s
• * A tecnologia Intel® Rapid Storage suporta SATA RAID 0/1/5/10.
• Ethernet
• 1 Ethernet Realtek de 2,5 Gb
• Wireless e Bluetooth
• Apenas slot vertical M.2 (Chave E, CNVi e PCIe)*
• * O módulo Wi-Fi é vendido separadamente.
• USB
• USB posterior (6 portas no total)
• 1 porta USB 3.2 Gen 2x2 (1 x USB Tipo-C ® )
• 2 portas USB 3.2 Gen 2 (2 x Tipo-A)
• 1 porta USB 3.2 Gen 1 (1 x Tipo-A)
• 2 portas USB 2.0 (2 de Tipo-A)
• USB frontal (7 portas no total)
• 1 conector USB 3.2 Gen 1 (compatível com USB Tipo-C ® )
• 1 cabeçalho USB 3.2 Gen 1 compatível com 2 portas USB 3.2 Gen 1 adicionais
• 2 cabeçalhos USB 2.0 suportam 4 portas USB 2.0 adicionais
• Áudio
• CODEC de áudio de alta definição com som surround Realtek 7.1*
• - Suporta: deteção de jack, multi-streaming, reatribuição de jack do painel frontal
• - Suporta reprodução até 24 bits/192 kHz
• Recursos de áudio
• Blindagem de áudio
• Condensadores de áudio premium
• - Camadas de PCB de áudio dedicadas
• * É necessário um chassis com um módulo de áudio HD no painel frontal para suportar a saída de áudio de som surround 7.1.
• Portas E/S do painel posterior
• 1 x porta USB 3.2 Gen 2x2 (1 x USB Tipo-C ® )
• 2 x portas USB 3.2 Gen 2 (2 x Tipo-A)
• 1 x porta USB 3.2 Gen 1 (1 x Tipo-A)
• 2 x portas USB 2.0 (2 x Tipo-A)
• 1 x DisplayPort
• 1 x porta VGA
• 1 x porta HDMI®
• 1 x slot vertical M.2 (Chave E)
• 1 x porta Realtek 2.5Gb Ethernet
• 3 x conectores de áudio
• Conectores E/S internos
• Relacionado com a ventoinha e o arrefecimento
• 1 cabeçalho de ventoinha de CPU de 4 pinos
• 1 cabeçalho de bomba AIO de 4 pinos
• 3 cabeçalhos de ventoinha de chassis de 4 pinos
• Relacionado com a alimentação 1 conector de alimentação principal de 24 pinos
• 1 conector de alimentação de +12 V de 8 pinos
• Relacionado com o armazenamento
• 3 slots M.2 (chave M)
• 4 portas SATA 6 Gb/s
• USB
• 1 conector USB 3.2 Gen 1 (compatível com USB Tipo-C ® )
• 1 cabeçalho USB 3.2 Gen 1 compatível com 2 portas USB 3.2 Gen 1 adicionais
• 2 USB Suporte a cabeçalhos 2.0 4 portas USB 2.0 adicionais
• Vários
• 3 cabeçalhos endereçáveis Gen 2
• 1 cabeçalho Aura RGB
• 1 cabeçalho Clear CMOS
• 1 cabeçalho de porta COM
• 1 cabeçalho de áudio do painel frontal (AAFP)
• 1 cabeçalho de saída S/PDIF
• 1 cabeçalho SPI TPM (14-1 pinos)
• 1 cabeçalho de painel de sistema de 20-3 pinos com função de intrusão no chassis
• 1 cabeçalho Thunderbolt™ (USB4®)
• Recursos especiais
• ASUS 5X PROTECTION III
• - DIGI+ VRM
• - LANGuard
• - Proteção contra sobretensão
• - SafeSlot Core+
• - E/S traseira de aço inoxidável
• ASUS Q-Design
• - Q-DIMM
• - Q-LED Core
• - Q-Slot
• ASUS Thermal Solution
• - Dissipador de calor M.2
• - Design de dissipador de calor VRM
• ASUS EZ DIY
• - ProCool
• Aura Sync
• - Cabeçalho Aura RGB
• - Cabeçalhos endereçáveis Gen 2
• Funções de software
• Software exclusivo da ASUS
• Armory Crate
• - Aura Creator
• - Aura Sync
• - Fan Xpert 2+
• - Economia de energia
• AI Suite 3
• - DIGI+ VRM
• - PC Cleaner
• ASUS CPU-Z
• Norton 360 Deluxe (teste gratuito de 60 dias)
• WinRAR
• BIOS UEFI
• ASUS EZ DIY
• - ASUS CrashFree BIOS 3
• - ASUS EZ Flash 3
• - Modo ASUS UEFI BIOS EZ
• BIOS
• Flash ROM de 128 Mb, UEFI AMI BIOS
• Capacidade de Gestão
• WOL por PME, PXE
• Acessórios
• Cabos
• 2 cabos SATA de 6 Gb/s
• Vários
• 1 protetor de E/S
• 1 pacote de borracha M.2
• 2 pacotes de parafusos para SSD M.2
• Documentação
• 1 guia do utilizador
• Sistema operativo
• Windows® 11, Windows® 10 de 64 bits
• Fator de forma
• Fator de forma ATX
• 12 polegadas x 9,6 polegadas (30,5 cm x 24,4 cm)

"
