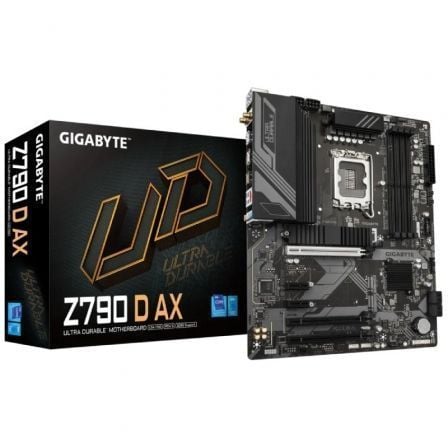

Motherboard Gigabyte Z790 D AX Socket 1700/ DDR5/ PCIe 4.0

"

Z790 D AX

''

'
• Suporta processadores Intel Core de 14.ª, 13.ª e 12.ª geração
'
• Desempenho incomparável: solução VRM digital de duas fases 12*+1+1
'
• DDR5 de canal duplo: 4 DIMM com suporte para módulo de memória XMP 3.0
'
• Armazenamento de última geração: 3 conectores PCIe 4.0 x4 M.2
'
• Design térmico avançado e proteção térmica M.2: para garantir a estabilidade da energia do VRM e o desempenho do SSD M.2
'
• EZ-Latch: slot PCIe 4.0x16 com design de libertação rápida
'
• Redes rápidas: LAN de 2,5 GbE e Wi-Fi 6E 802.11ax
'
• Conetividade expandida: DP, HDMI, USB-C traseiro de 10 Gb/s
'
• Ventoinha inteligente 6: possui múltiplos sensores de temperatura, cabeçalhos de ventoinha híbridos com função FAN STOP
'
• Q-Flash Plus: Atualize a BIOS sem instalar a CPU, a memória ou a placa gráfica
'

Desempenho duradouro

''

As placas-mãe GIGABYTE Ultra Durable, construídas com componentes ideais de dentro para fora, oferecem um desempenho excelente e uma plataforma intemporal

'

Design de VRM digital

''

O melhor design de VRM já construído com componentes da mais alta qualidade.

''

'
• 12+1+1 fases PWM digital + MOSFET de baixo RDS(on)
'
• Suporta as CPUs mais recentes e oferece um desempenho melhorado do sistema e a máxima escalabilidade de hardware.
'

Desbloquear DDR5

''

Overclocking DDR5 até 7600 e mais*

''

A GIGABYTE oferece uma plataforma testada e comprovada com um aumento extremo do desempenho da memória.

''

Encaminhamento de memória blindado

''

Todo o encaminhamento de memória está abaixo da camada interna do PCB protegida por uma grande camada de terra para protegê-la de interferências externas.

''

Topologia otimizada de impedância

''

Ao otimizar a largura, comprimento e estilo da trilha de memória desde a simulação de HPC até a implementação real, a impedância geral entre o controlador de memória da CPU e os módulos de memória é reduzida para alcançar uma maior velocidade DDR5.

''

PCB de baixa perda de sinal

''

É escolhido material de PCB de perda média ou baixa de grau servidor para reduzir a perda de sinal dentro do PCB e manter a transmissão de sinal de alta velocidade DDR5.

'

Conetividade futura

''

A máxima conetividade com incríveis velocidades de transferência de dados através da rede e do armazenamento de próxima geração.

'

Ventoinha inteligente 6

''

garante um arrefecimento ideal e um funcionamento silencioso para o seu PC de jogos, com suporte para ventoinhas e bombas PWM/DC, configurações personalizáveis e monitorização de temperatura intuitiva.

'''

Especificações

'
''

Processador e chipset

''

Socket: LGA1700

''

Compatibilidade CPU: Intel Core, Pentium Gold e Celeron de 14.ª, 13.ª e 12.ª geração

''

Cache L3: Variável consoante o processador

''

Chipset: Intel Z790 Express

''
''

Memória

''

Tipo: DDR5

''

Ranhuras: 4 x DIMM

''

Capacidade máxima: 256 GB

''

Frequência: Até 7600 MHz (OC) consoante a CPU

''

Frequência base: 4800 / 4400 MHz consoante a CPU

''

Arquitetura: Canal duplo

''

Compatibilidade: DIMM sem buffer ECC e não ECC

''

Perfis: Intel XMP

''
''

Gráficos

''

Gráfica: Integrada na CPU compatível com Intel HD Graphics

''

HDMI: Até 4096 x 2160 a 60 Hz (HDMI 2.1)

''

DisplayPort: Até 4096 x 2304 a 60 Hz (DisplayPort 1.2)

''
''

Áudio

''

Chip de áudio: Realtek

''

Canais: 2.0 / 4.0 / 5.1 / 7.1

''

Saída digital: Compatível com S/PDIF

''
''

Rede e conetividade sem fios

''

LAN: Realtek 2.5GbE (2.5 Gbps / 1 Gbps / 100 Mbps)

''

Wi-Fi: Wi-Fi 6E compatível com bandas 2.4 GHz / 5 GHz / 6 GHz

''

Padrões Wi-Fi: 802.11 a/b/g/n/ac/ax

''

Bluetooth: 5.3

''

Módulo sem fios: Intel Wi-Fi 6E AX211

''
''

Ranhuras de expansão

''

PCIe x16: 1 x PCIe 5.0 x16

''

PCIe x16 adicional: 1 x PCIe 4.0 x16 (modo x4)

''

PCIe x16 adicional: 1 x PCIe 3.0 x16 (modo x1)

''

PCIe x1: 2 x PCIe 3.0 x1

''
''

Armazenamento

''

M.2: 4 ranhuras (PCIe 4.0 x4/x2 e SATA consoante a ranhura)

''

Compatibilidade M.2: 22110 / 2280

''

SATA: 4 x SATA 6 Gb/s

''

RAID NVMe: 0 / 1 / 5 / 10

''

RAID SATA: 0 / 1 / 5 / 10

''
''

Conetividade

''

Portas:

''

1 x USB-C USB 3.2 Gen 2

''

1 x USB 3.2 Gen 2 tipo A

''

4 x USB 3.2 Gen 1

''

2 x USB 2.0

''

1 x HDMI

''

1 x DisplayPort

''

1 x RJ-45

''

3 x conectores de áudio

''

2 x conectores de antena

''

1 x PS/2

''
''

Conectores internos

''

Alimentação: 24 pinos ATX + duplo 8 pinos CPU

''

Ventoinhas: CPU, sistema e bomba de arrefecimento líquido

''

Armazenamento: 4 x M.2 e 4 x SATA

''

USB internos: USB-C, USB 3.2 Gen 1 e USB 2.0

''

Outros: Thunderbolt, TPM, áudio frontal, S/PDIF, Q-Flash Plus, Clear CMOS

''
''

Controlo e monitorização

''

Controlador E/S: iTE

''

Monitorização: Voltagem, temperatura, ventoinhas e fluxo de água

''

Funções: Controlo de velocidade e alertas de falha

''
''

BIOS

''

Tipo: UEFI AMI

''

Memória: 256 Mbit

''

Compatibilidade: PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

''
''

Software

''

Gestão: GIGABYTE Control Center

''

Funções: Q-Flash, Q-Flash Plus, Smart Backup

''

Software adicional: Norton Internet Security (OEM)

''
''

Sistema operativo

''

Compatibilidade: Windows 11 64 bits e Windows 10 64 bits

''
''

Formato

''

Fator de forma: ATX

''

Dimensões: 30.5 x 24.4 cm

"
